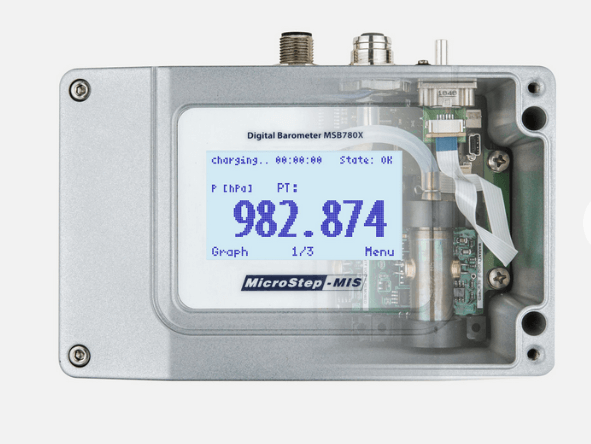

Технология вибрационного цилиндра позволила создать барометр наивысшего качества. Твердотельный преобразователь, реализованный в цифровом барометре MSB780X, обеспечивает параметры мирового класса.
Принцип работы барометра

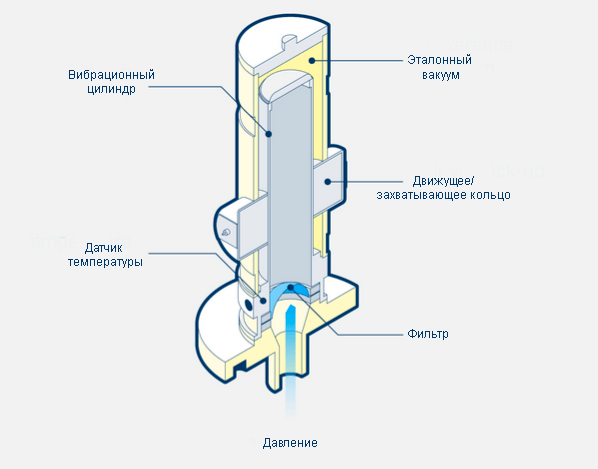

Датчик, установленный в цифровом барометре MSB780X, работает по принципу вибрационного цилиндра. Собственная частота колебаний цилиндра зависит от приложенного давления внутри. Вибрационный цилиндр встроен в вакуумный корпус, а внутренняя часть цилиндра соединена с источником воздуха. Использование высокоэластичных материалов с низким гистерезисом позволяет получить высокостабильный метод измерения с высоким разрешением. Классифицируемый как датчик с «вибрационным элементом», устройство обеспечивает исключительные характеристики измерения благодаря своему рабочему механизму.
Основные преимущества вибрирующего цилиндра
1. Эталонный вакуум
Монолит, из которого изготовлен датчик, вызывает минимальную утечку молекул воздуха по сравнению с другими материалами, такими как силикон. Проницаемость очень низкая или близка к нулю, поэтому вакуум внутри цилиндра стабилен и гарантирует лучшую долгосрочную стабильность.
2. Перегрузка
Барометр работает в диапазоне от 500 до 1100 гПа и может выдерживать избыточное давление до 4000 гПа без необходимости повторной калибровки. В случае перегрузки элемент из сплава сопротивляется, и не происходит деформации или непоправимого повреждения измерительного элемента.
3. Температурный гистерезис
Цилиндр изготовлен из никель-железо-хромового сплава Ni-Span-C, который обладает низкой термоупругостью. Воздействие экстремальных температур не вызывает проблем с деформацией материала и расширением. Еще более точное считывание давления достигается за счет компенсации влажности воздуха. Это сводит к минимуму требуемый уровень коррекции температурных ошибок и увеличивает общую точность атмосферного давления.
4. Процесс измерения
Преимущество метода вибрационного цилиндра заключается в механизме, который преобразует изменение давления в изменение частоты. При приложении давления напряжение, возникающее на стенке цилиндра, напрямую влияет на частоту. Цилиндр действует как завершенная измерительная система, и необходимо только поддерживать его в резонансе, чтобы можно было измерить частоту.
Использование в самых суровых погодных условиях с возможностью настройки
Благодаря уникальному технологическому принципу работы барометр предназначен для использования в аэрокосмической сфере, а также в сфере профессиональной метеорологии. Данные области требуют надежных и высокоточных измерений, быстрого динамического отклика и повышенной долговременной стабильности.
Эти качества ставят датчик на заметное место среди доступных в настоящее время на рынке барометров. Прочный металлический корпус, высокая стабильность и минимальное изменение в течение длительного периода времени сокращают затраты на техническое обслуживание, обеспечивают низкую стоимость владения и гарантируют долговечность. Функции самопроверки надежности и отчеты об ошибках обеспечивают пользователю уверенность в точном измерении барометрического давления.
